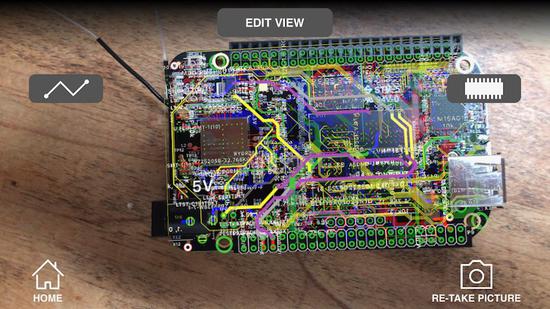

根据allaboutcircuits网站,DebuggAR已经为PCB调试,返工和装配建立了增强现实工具。移动eCAD查看器软件工具允许用户将手机和平板电脑放置在PCB顶部,并立即突出显示电路板上的任何信号,组件和层。

该软件目前处于测试阶段,其创建者TrevorReeves和MihirShah希望该技术成为未来EE和PCB的交互式镜头。 DebuggAR目前是仅限iPhone的智能手机应用程序,允许工程师和学生对其设计执行组件级和网络级检查。

该软件将电路设计的CAD信息与电路板的实时图像相结合,使工程师能够隔离任何数量和组合的网络和组件。

DebuggAR最初用作设计组装的实时工具,随着时间的推移,该项目成为另一个工具,通过电路板的实时可视化来协助所有组装,返工和调试。该团队花了四个月的时间开发应用程序,虽然该软件目前仅适用于iPhone和AutoDeskEagle/Altium,但该团队计划在不久的将来扩展到其他平台。

所有现代PCB都以CAD文件开头。这些CAD文件描述了电路板中每块铜的位置,形状,层和徽标,以及每个元件的形状和位置。 DebuggAR将CAD文件中的信息导入其网站,在网站上进行数字重建和着色。然后,该工具获取数据并将其与电路板的实时视图相结合,以创建虚拟叠加层。

以下基本工作流程:

1.创建原理图

用户在EAGLE中创建他的原理图和电路板文件。或者用户可以使用已在EAGLE中加载的开源模板,例如Arduino。

2.上传原理图

接下来,用户将他们的EAGLE板和原理图文件上传到DebuggAR网站。每块板都保存为“项目”。该软件从CAD文件中提取零件位置,图层,铜网等。

3.拍照

然后,用户打开iPhone应用程序,找到他们的项目,并拍摄他们的电路板照片。

4.找到板层

选择电路板两侧的所有网络和层以及所有组件并不是非常有用。大多数用户会选择更小的网络和组件来覆盖电路板。

DebuggAR今天开放了他们的beta测试平台。目前的软件需要iPhone 7或更高版本以及iOS 12. Reeves和Shah计划将其应用程序扩展到各种智能相机设备,如智能手机和耳机。他们还计划:
